200X减压阀安装示意图


	标签：减压阀\|减压阀安装\|减压阀安装示意

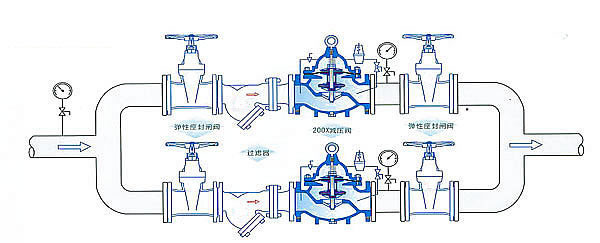

200X减压阀典型安装示意图
200X减压阀主要外形连接尺寸

单位：mm
DN
20
25
32
40
50
65
80
100
125
150
200
250
300
350
400
450
L
150
160
180
200
203
216
241
292
330
356
495
622
698
787
914
978
H1
179
179
179
210
210
215
245
305
365
415
510
560
658
696
735
735
H
342
342
342
395
395
405
430
510
560
585
675
730
760
840
910
910
