暖通平衡阀,控制阀如何选型?——河北同力公司

        空调水系统的阀门有闸阀、蝶阀、球阀?这些均为常用阀,平衡阀控制阀类的阀门:自力式流量控制阀自力式压差控制阀数字锁定平衡阀动态平衡电动调节阀动态平衡电动二通阀
如何选型和鉴别?还得从根本原理上鉴别:

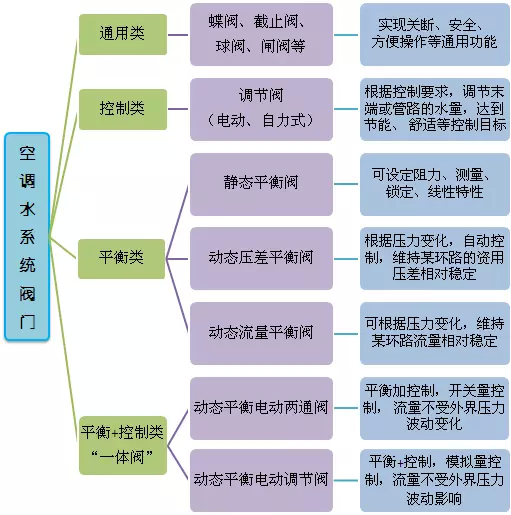

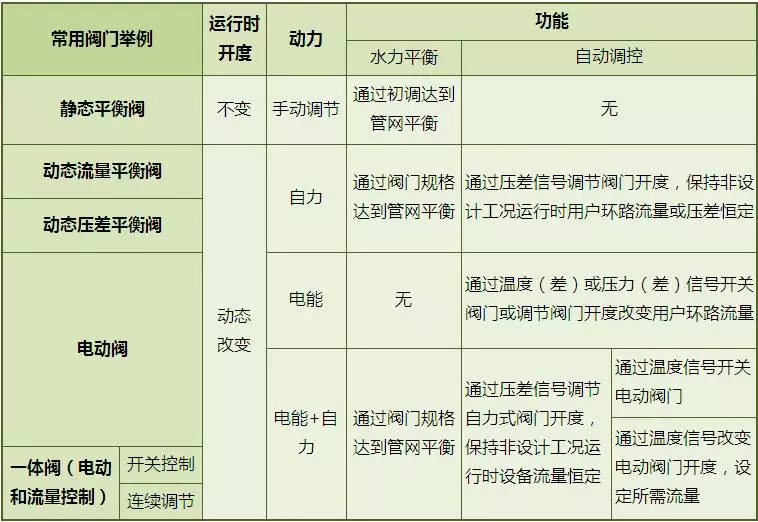

下面是各类阀门的原理和特性,今天我们着重说说控制和平衡类的阀门。

一、数字锁定平衡阀
数字锁定平衡阀,实际上是一个局部阻力系数可人工改变的阻力部件,可通过专用仪表测量流经阀门的流量,通过调节阀门对管网进行初调节,实现系统管网在设计工况下的阻力平衡。调试完成后阀门对其开度有记忆功能,系统检修时可以完全关闭,重新打开后其开度仍然限定在关闭前的位置,如需重新调试,只能通过专用工具改变限位开度。其开度—流量特性曲线接近线性。
对于定流量系统,该系统始终处于平衡状态。如果是变流量系统,在负荷变化不大的情况下,仍能起到一定分配作用,但当负荷变化较大时,阀权度变得很小,单独使用静态平衡阀已不能解决问题。另外,现场的平衡调试也是一项艰巨的任务,可惜的是,好不容易费劲的调好了,实际运行,不管是负荷变化,还是你开了我关了,都已经不再是设计工况了。
二、自力式流量控制阀

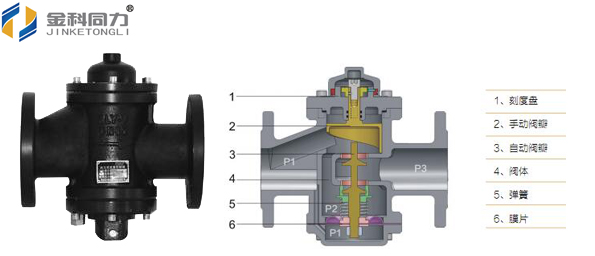

自力式流量控制阀。它是通过自动改变阀芯的过流面积,适应阀前后的压力变化,来控制通过阀门的流量。其在限定压差范围内,压力变化时弹簧被压缩增大(减小),阀芯的过流面积减小(增大),维持流量保持不变,看下图。根据设定流量的方式可分为固定流量型和现场设定流量型两大类。动态流量平衡阀只需根据每个末端或分支环路的设计流量,选择校核即可,不需要对系统进行初调试,在运行过程中,它能进行动态调节,使流量始终保持为设计要求值。

安装示意图:

三、自力式压差控制阀
自力式压差控制阀,它具有一定的比例压差控制范围,利用阀芯的压降变化来弥补管路阻力的变化,可在一定流量范围内,自动调节使所需控制的回路压差保持基本恒定。在变流量系统中,负荷变化比较大,回路或末端的压差变化幅度也比较大,使得调节型控制阀的阀权度变小,回路间互扰较严重。其优点在于:回路间不相互干扰;每个回路可独立调试,简化调试;当系统回路增加或减少时,无需对已有回路重新调试。

四、动态平衡电动调节阀

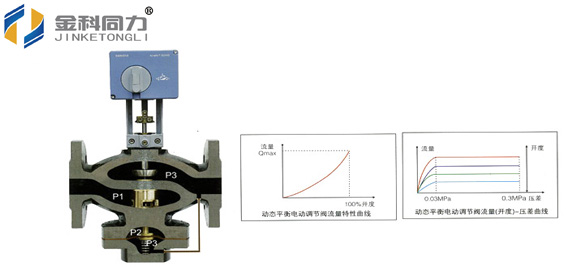

动态平衡电动调节阀,动态平衡型电动调节阀是电动比例积分调节阀与动态压差平衡阀的组合,是一种动态平衡与电动调节同步执行的阀门。当电动调节阀接到自控指令进行调节时,会停留于某一开度,随时设定一个流量,而动态平衡阀保持此流量不变。电动阀接到指令随时调,设定流量,动态平衡阀赶快配合,从而避免外网波动以及电动调节阀的调节造成的水力互扰。动态平衡电动两通阀原理与之类似,只不过是开关型的。



感谢大家的欣赏,关于更多暖通平衡阀,控制阀如何选型等问题可以持续关注我们,河北同力实时更新。
