一、恒定被控用户压差，消除外网压力波动

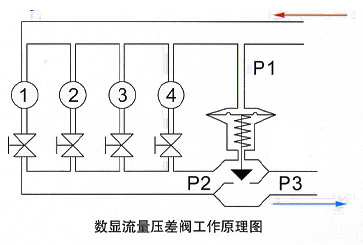

工作原理：（如右图所示）当管路中供水压力P1增大，则供回水压差P1-P3增大，感压膜带动阀瓣下移，关小阀口，使P2增大，从而维持P1-P2（施加于被控环路的压差）恒定；反之，供水压力P1减小，则感压膜带动阀瓣上移，P2减小，使P1-P2恒定不变。
流量数据随用随取，避免显示器在恶劣环境下工作，延长显示器使用寿命。
二、支持用户内部自主调节
工作原理：（如右图所示）若P1-P2不变，环路内部阻力发生变化，比如支路①关断，在这个瞬间P2减小，P1-P2增大，感压膜受力平衡被打破，阀瓣下移，关小阀口，从而使P2又回升到原来的大小，即P1-P2不变。对于支路②来讲，其流量G=K
V（P1-P2），在支路①关断前和关断后，其开度K
V不变，P1-P2由
压差阀恒定不变，则流量G不变，所以被控环路内部某一支路流量变化，不会影响其它支路。
数显压差控制阀无论是管路中压力出现波动，还是被控系统内部阻力发生变化，数显压差控制阀均可维持施加于被控对象的压差恒定。

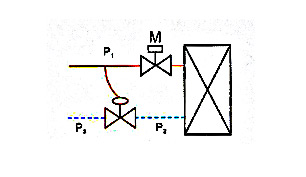

注△P=1-P2△P1=P2-P3适用于热力站一次侧（或空
调器）安装电动调节阀，装自力式压差控制器，形成

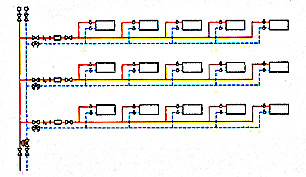

恒定的压差避免并联站相互干扰。 | 安装在高层或多层建筑中每层供暖或空调分支环路上，确保分支环路压差为定值 |

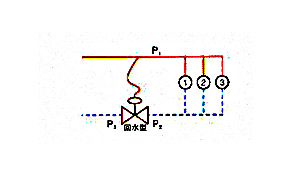

安装在用户回水管上确保用户压差为恒定值（图中

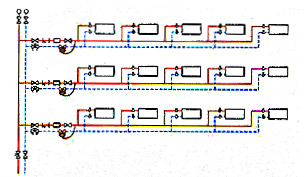

①②③为用户系统） | 安装在多层或高层建筑供暖或空调的立管或单元入口，确保其压差为定值 |
材质与寿命：
阀体—优质灰铸铁
内件—黄铜、不锈钢
弹簧—不锈钢
膜片—三元乙丙
寿命—十年以上
调试
用平口螺丝刀调节调压器，用增加或减少压差的方法来调节流量。观察流量显示器，调节到所需流量即可；
如在设定压差下（20Kma）流量偏大可调节用户阀门已达到所需流量。对于管路细或系统阻力大可用增大压差的办法来增大流量。
规格表
| 规格 | 外型尺寸L×H×h(mm) | 流量范围(m3/h) | 阻力系数 | 连接方式 | 重量(Kg) |
| DN15 | 100×117×74 | 0.2-1 | 17 | 丝接 | 1.5 |
| DN20 | 100×117×74 | 0.2-1 | 17 | 丝接 | 1.5 |
| DN25 | 100×119×75 | 0.5-2 | 15 | 丝接 | 2 |
| DN32 | 185×217×113 | 0.5-4 | 14 | 法兰 | 13 |
| DN40 | 185×217×113 | 1-6 | 13 | 法兰 | 18 |
| DN50 | 215×245×127 | 2-8 | 12 | 法兰 | 20 |
| DN65 | 260×293×147 | 3-12 | 10 | 法兰 | 30 |
| DN80 | 290×340×190 | 5-25 | 8 | 法兰 | 36 |
| DN100 | 330×405×200 | 10-35 | 7 | 法兰 | 56 |
| DN125 | 350×440×240 | 15-50 | 6 | 法兰 | 83 |
| DN150 | 400×510×275 | 20-80 | 6 | 法兰 | 135 |
| DN200 | 455×610×360 | 40-160 | 5 | 法兰 | 230 |
| DN250 | 530×750×430 | 75-300 | 5 | 法兰 | 420 |
| DN300 | 610×840×520 | 100-450 | 5 | 法兰 | 620 |
| DN350 | 660×920×545 | 200-650 | 4 | 法兰 | 820 |
| DN400 | 775×1160×720 | 250-800 | 4 | 法兰 | 1070 |
| DN450 | 775×1160×720 | 300-1000 | 4 | 法兰 | 1400 |
