一种新颖的调节阀——动态平衡电动阀介绍
摘 要:本文分析了动态平衡电动阀的特点及与传统的电动阀相比较的优点;揭示了动态平衡电动阀是区别于传统电动阀的产品,是动态平衡与电动控制一体化的产品;介绍了这种阀的应用及在系统负荷波动较大的变流量系统中的优势,
同时提出了变流量水力系统全面平衡的概念、高效节能的特点及实现途径。
近年来,随着人们对生活品质要求以及节能意识的不断提高,暖通空调工程中变流量水力系统得到越来越广泛的应用。同时,一种新型的调节阀—动态平衡电动阀也因其优越的动态平衡特性而在越来越多的变流量水力系统中得到应用。本文分析了动态平衡电动阀的特点及其与传统的电动阀门相比较的优势,介绍了动态平衡电动阀的应用,同时提出了变流量水力系统实现全面水力平衡的概念及途径。 |
|
一、暖通空调系统调节方式的演化过程:
暖通空调系统最根本的目标是实现对环境温度的调控,以满足人们对环境舒适度以及一些工艺性的要求。
在早期的暖通空调系统中,一般采用定流量水力系统,通过对末端设备风量的分档控制来实现对目标区域环境温度的调节,如采用三速开关调节风机盘管风量以及通过变风量空调箱进行风量调节等。这种调节是简单、粗略以及分散式的,且在系统初调试合格后不需再对水力系统进行调节。
随着人们对环境舒适度的要求以及节能意识的不断提高,这种调节已经不能满足要求。于是人们开始采用变流量水力系统以及变风量系统,通过电动调节阀或风阀执行器对系统的水量或风量进行连续调节来实现对环境温度的精确控制。
电动调节阀既可以通过与各种传感器、变送器以及控制器相连组成分散式的控制系统,也可以与楼宇控制系统相连组成分散控制、集中管理的中央控制系统,从而大大地提高了系统对环境温度调控的能力。但是在一些系统负荷波动较大的变流量系统中,由于多台电动调节阀同时工作,任何一台电动调节阀工作状态的改变都会对其它的电动调节阀产生影响,而电动调节阀本身的抗干扰能力又比较差,从而造成了整个系统不稳定,对环境温度的调控能力下降,调节精度降低。因此在目前的一些大型变流量中央空调水系统中,一种具有较强抗干扰能力的新型调节阀—动态平衡电动阀得到越来越广泛的应用。同时,一种全新的平衡水力系统,也因稳定和节能而被越来越多的大型变流量水系统所采用。
二、动态平衡电动阀的特点及其与传统的电动阀门相比较的优势:

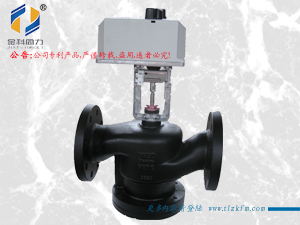

动态平衡电动阀主要分为二类:用于风机盘管调节的动态平衡电动二通阀以及用于空调箱等调节的动态平衡电动调节阀。动态平衡电动二通阀:
动态平衡电动二通阀是区别于传统的电动二通阀的新一代产品。它不但具有传统的电动二通阀的电动调节作用,即通过房间温控器控制电动二通阀的开启和关闭来调节房间温度,还具有动态平衡的作用,即能在系统压力波动时始终维持电动二通阀开启时的流量保持不变,避免了如传统的电动二通阀在系统处于部分负荷运行状态时由于压力波动较大从而使输送的水流量波动较大、温度控制误差较大、房间忽冷忽热的缺点。动态平衡电动二通阀的工作原理等同于一个动态
平衡阀与一个风机盘管电动二通阀的串联,在电动二通阀开启时,通过动态平衡阀的恒流作用使在系统压力波动时维持流经风机盘管的流量不变。
