自力式压差控制阀安装调试说明：
1、介质流动方向应与阀体箭头方向一致；
2、该型阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1/2“球阀，以便启动消除堵塞功能；
3、在导压管前的供水管上应安装过滤网，避免水质太差造成该阀失去自动调节功能；
4、供水管和该阀前的回水管应分别装设压力表，便于调节控制压差；
5、如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阻在阀塞上，可将1/2"球阀关闭3-5分钟，这时如果是较轻堵塞，即可自动消除，如还不能消除，则要拆开阀门检查消除堵塞物；
6、控制压差调节方法：逆时针方向调节调压阀杆，观察压差前压力表降低0.01MPa时，控制压差即由设定的0.02MPa增大到0.03MPa，以此类推；
7、该阀的工作压差为0.02-0.03MPa，如安装后发现其工作压差大于0.3MPa时应在供水管上安装手动调节阀，降低热力入口装置处的供、回水管压差，否则，压差阀可能只在小开度下长期工作，会产生噪音，还会大大降低该阀的使用寿命。
自力式压差控制阀选型说明：
按式K
V=G/
式中（G-M3/h），根据最大流量和可能的最小工作压差计算所需的最大K
V值，应小于阀门的最大K
V值；根据最小流量和可能的最大工作压差计算所需的最小K
V值，应大于阀门的最小K
V值，如G=3-10M
3/h，△P"最大=200KPa，△P"最小=20KPa，K
V最大=10/
=25，K
V最小=3/
=2.12，选择DN50即符合要求，建议尽量不变径选用阀门。

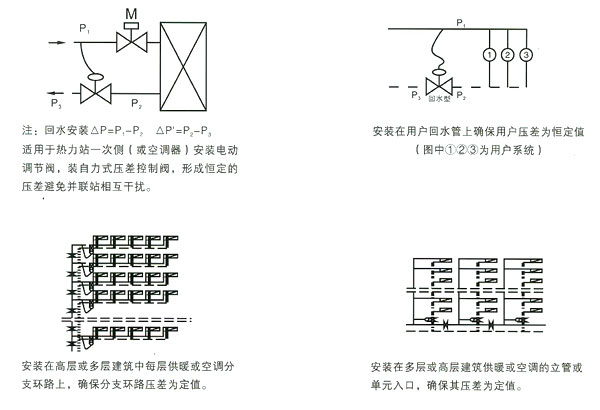

自力式压差控制阀安装示意图：
自力式
压差控制阀技术参数表：
型号 | 公称直径(mm) | 安装方式 | 阀长(mm) | 流量系数(KV) | P=20ka时
控制流量范围（m3h |
ZYF15-16 | DN15 | 螺纹连接 | 100 | 0.07-5.4 | 0.1-1.5 |
ZYF20-16 | DN20 | 110 | 0.07-5.4 | 0.1-1.5 |
ZYF25-16 | DN25 | 125 | 0.1-8.5 | 0.2-2 |
ZYF32-16 | DN32 | 法兰连接 | 180 | 0.3-13.2 | 0.5-4 |
ZYF40-16 | DN40 | 200 | 0.5-25 | 1-6 |
ZYF50-16 | DN50 | 203 | 0.7-39 | 2-10 |
ZYF65-16 | DN65 | 216 | 1.2-58.4 | 3-15 |
ZYF80-16 | DN80 | 241 | 1.8-80.4 | 5-25 |
ZYF100-16 | DN100 | 292 | 3.0-118 | 10-35 |
ZYF125-16 | DN125 | 330 | 8.0-285 | 20-80 |
| ZYF125-16 | DN150 | 356 | 8.0-285 | 20-80 |
ZYF200-16 | DN200 | 495 | 10-603 | 40-160 |
ZYF250-16 | DN250 | 622 | 20-901 | 75-300 |
ZYF300-16 | DN300 | 698 | 25-1390 | 100-450 |
ZYF350-16 | DN350 | 787 | 30-1740 | 200-650 |
