700X水泵控制阀安装示意图

标签:水泵控制阀|水泵控制阀安装图

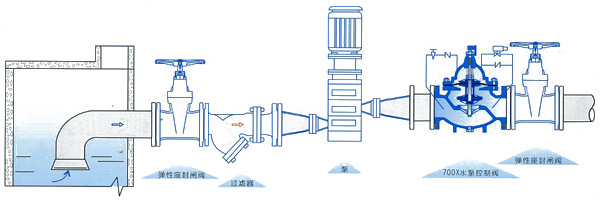

700X水泵控制阀典型安装示意图

700X水泵控制阀主要外形连接尺寸

单位:mm
DN 50 65 80 100 125 150 200 250 300 350 400 450
L 203 216 241 292 330 256 495 622 698 787 914 978
H1 160 180 200 270 310 320 370 430 480 525 580 635
H 395 405 430 510 560 585 675 730 760 840 910 910
