一、自力式压差控制阀不适用以热源为主动变流量调节系统：
        自力式压差控制阀不适用以热源为主动变流量调节系统，当系统进行以热源为主动变流量调节（变频、减少循环泵数量、换小循环泵等）,减小系统的流量时，管网的压力会减小，热网近端用户由于压力的变小，压差阀自动阀芯就会开大，维持原来的压差恒定，流量变化只是远端用户，使远端用户流量严重不足。近端用户和远端用户不能随着总流量变化而等比变化,不能保持水力平衡工况，热网出现动态水力失调。反之，循环水泵根据室外气温降低，需要增加循环水量时，用户阀门开度没有变化，用户压差由于自力式压差控制阀的控制，使用户的流量增不上去。所以自力式压差控制阀不适用以热源为主动变流量调节系统。

二、自力式压差控制阀的选用：
1、计算出通过该阀门的水流量。
      按样本提供的数据，并参考设备的接口尺寸，核对该规格阀门的流量是否满足要求。

2、选择适当的压差范围。
      计算水系统的阻力，得出阀门需要吸收的压差，来确定该阀门的压差范围。.

3、根据计算出的流量、压差范围和技术要求来确定适当的阀门系列、型号。
     流量控制阀的压降等于其工作压差范围的最小压降值。
注：水泵扬程=动态流量平衡阀的压降+系统的其他压降。

三、自力式压差控制阀的用途：
自力式压差控制阀，亦称压差平衡阀、压差调节阀、压差阀。

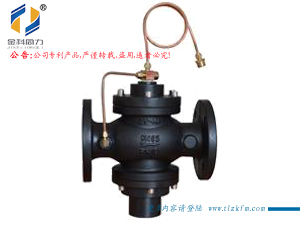

ZYF-16型自力式压差控制阀，不需外来能源，依靠被调介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量变化，恒定用户进出口压差，有助于稳定系统运行。
自力式压差控制阀特别适用于分户计量或自动控制系统中。

四、自力式压差控制阀使用注意事项：
1、介质流动方向应与阀体箭头方向一致；
2、自力式压差控制阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1/2"球阀，以便启动消除堵塞功能；
3、在导压管前的供水管上应安装过滤网，避免水质太差造成该阀失去自动调节功能；
4、供水管和该阀前的回水管应分别装设压力表，便于调节控制压差;
5、如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阻在阀塞上，可将1/2"球阀关闭3—5分钟，这时如果是较轻堵塞，即可自动消除，如还不能消除，则要拆开阀门检查消除堵塞物；
6、控制压差调节方法：逆时针方向调节调压阀杆，观察压差。

五、自力式压差控制阀的性能特点，作用：
       自力式压差控制阀为双瓣结构，阀杆不平衡力小，结构紧凑，用于供热（空调）水系列中，恒定被控制系统的压差，并有以下的特点：
1、恒定被控制系统压差；
2、支持被控系统内部自主调节；
3、吸收外网压差波动；
4、采用先进的无级调压结构，控制压差可调比可达25：1；
5、具备自动消除堵塞功能;
6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。

ZYF-16型自力式压差控制阀，不需外来能源，依靠被调介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量变化，恒定用户进出口压差，有助于稳定系统运行。
自力式压差控制阀特别适用于分户计量或自动控制系统中。



六、怎样选用自力式压差控制阀：
1. 自力式压差控制阀选用主要控制参数为：公称直径、压差控制范围、设计公称压力、介质允许温度范围、控制精度等。属动态平衡阀。
2. 对变流量水系统，在其中某两点要求压差恒定的位置，安装自力式压差控制阀，即可消除该被控系统内部用户进行流量调节引起的干扰，也可消除外部网路压力波动对被控系统的干扰，使被控系统在较稳定的工况下运行，达到保证供暖（空调）质量和节约能源的目的。

3. 在动态控制的管网系统中，如末端为变流量系统，应设置自力式压差控制阀，以保证被控系统始终在额定压差下正常工作。
4. 变流量系统的水平支、干管入口处以及在安装有温控阀或调节阀等的动态系统的支、干管入口处，安装自力式压差控制阀可使被控环路供、回水管之间的压差保持恒定。
5. 应按照通过流量和工作压差范围来选择自力式压差控制阀（注意：由于多数产品的工作压差范围比较窄，如果超出了工作范围，就将失去控制作用），而不应直接按照管径选择阀门规格。
6. 室内供暖为双管系统的计量收费系统，热力入口应设自力式压差控制阀。两端压差不宜大于100kPa，不应小于8kPa。
7. 如压差控制阀的实际工作压差超出产品工作压差范围，应采用等其它调节设备进行初调节。
8. 通常自力式压差控制阀没有关断功能，需要增设关断阀门。
9. 要注意防止水中的杂质阻塞阀门的毛细管或膜盒部件，必要时阀前设水过滤器。

七、使用自力式压差控制阀的注意事项：
1、介质流动方向应与阀体箭头方向一致；
2、自力式压差控制阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1/2"球阀，以便启动消除堵塞功能；
3、在导压管前的供水管上应安装过滤网，避免水质太差造成该阀失去自动调节功能；
4、供水管和该阀前的回水管应分别装设压力表，便于调节控制压差;
5、如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阻在阀塞上，可将1/2"球阀关闭3—5分钟，这时如果是较轻堵塞，即可自动消除，如还不能消除，则要拆开阀门检查消除堵塞物；
6、控制压差调节方法：逆时针方向调节调压阀杆，观察压差。

八、安装自力式压差控制阀的注意事项：
1. 自力式压差控制阀分为供水式、回水式和旁通式三种。一般安装在回水管上，阀门上的导压管与供水管连通；也可选用送水管安装式，但不能互换。其中的旁通式自力式压差控制阀在额定压差范围内为关闭状态。
2. 自力式压差控制阀可水平安装，也可垂直安装。
3. 导压管连接头的尺寸一般为1/2″管螺纹，安装时应在供水管上设置变径管接头或焊接管接头。
4. 可调型自力式压差控制阀有一个调节压差的旋钮，调节旋钮可使压差设定值增大或减小。
5. 安装位置应按照产品说明书要求设置直管段。

九、双阀瓣自力式压差控制阀：
双阀瓣自力式压差控制阀，阀杆不平衡力小，结构紧凑，用于供热（空调）水系列中，恒定被控制系统的压差。

双阀瓣自力式压差控制阀的特点是：

1、恒定被控制系统压差；
2、支持被控系统内部自主调节；
3、吸收外网压差波动；
4、采用先进的无级调压结构，控制压差可调比可达25：1；
5、具备自动消除堵塞功能;
6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。

十、自力式压差控制阀的降压计算：
           公式 KV= Q=KV 2
已知阀门设计流量和阀门的Kvs值，可通过公式2 算出压降，为水泵及阀门选型提供依据。



十一、自力式压差控制阀用于变流量系统的不确切？
1、自力式压差控制阀不适用以热源为主动变流量调节系统，当系统进行以热源为主动变流量调节（变频、减少循环泵数量、换小循环泵等）,减小系统的流量时，管网的压力会减小，热网近端用户由于压力的变小，压差阀自动阀芯就会开大，维持原来的压差恒定，流量变化只是远端用户，使远端用户流量严重不足。近端用户和远端用户不能随着总流量变化而等比变化,不能保持水力平衡工况，热网出现动态水力失调。反之，循环水泵根据室外气温降低，需要增加循环水量时，用户阀门开度没有变化，用户压差由于自力式压差控制阀的控制，使用户的流量增不上去。所以自力式压差控制阀不适用以热源为主动变流量调节系统。
2、自力式压差控制阀适合以用户为主动变流量运行的热网。热网流量的变化取决于用户的用热要求，热源的变化与调控以用户为主，用户需要多少热量，热源就得提供多少热量。当用户室内温度达到设计值时，户内恒温阀自动关小，用户回水压力降低，压差增大，压差阀就会配合恒温阀工作，自动关小阀口来恒定用户压差。那么变频器根据所感知的用户需求，自动调节变频水泵运行，从而达到变流量节能运行。
以用户为主动变流量运行有个前提，用户必须安装恒温阀等自控装置，热力入户入口安装自力式压差控制阀才能实现。
户内安装恒温阀，热力入户入口安装自力式压差控制阀，热网循环水泵采用变频控制。这种以用户为主动变流量的变流量运行方式是今后的发展方向，也是最节能的。
