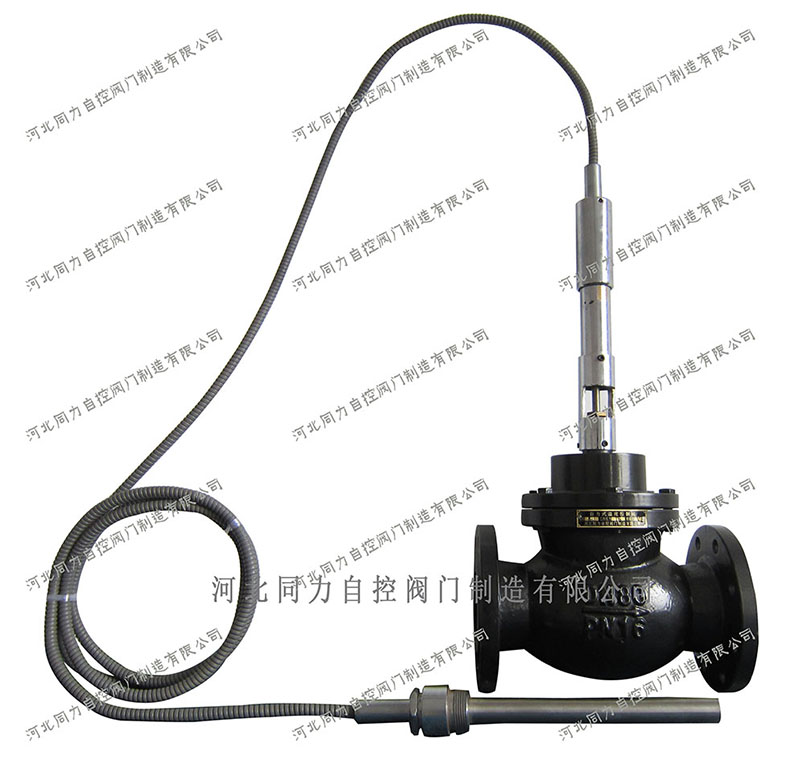

温控阀 温控阀一般安装在散热器前,通过自动调节流量,实现居民需要的室温。温控阀有二通温控阀和三通温控阀之分。三通温控阀主要用于带有跨越管的单管系统,其分流系数可以在0~100%的范围内变动。二通温控阀有的用于双管系统,有的用于单管系统。用于双管系统的二通温控阀阻力较大;用于单管系统的阻力较小。
温控阀的感温包与阀体一般组装成一个整体,感温包本身即是现场室内
温度传感器。

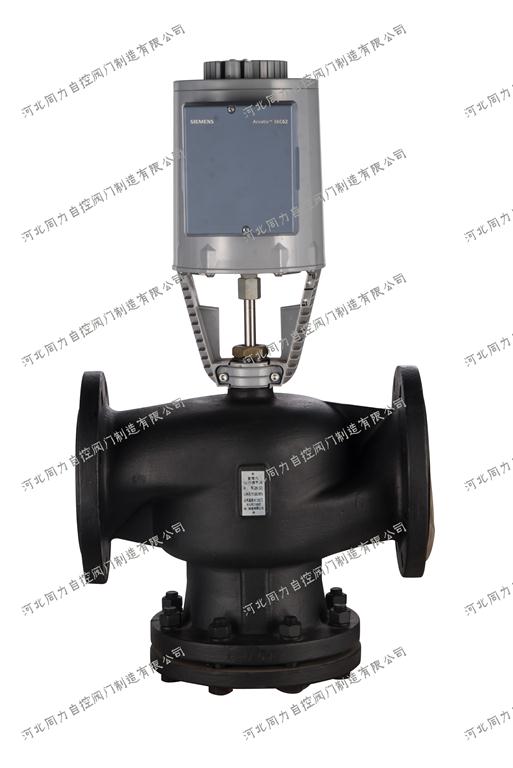

电动调节阀 电动调节阀是适用于计算机监控系统中进行流量调节的设备。一般多在无人值守的热力站中采用。电动调节阀由阀体、驱动机构和变送器组成,通常作为计算机监控系统的执行机构(调节流量)。电动调节阀或温控阀都是供热系统中流量调节的主要设备,其它都是辅助设备。
平衡阀 平衡阀分手动平衡阀和自力式平衡阀。它们的作用都是使供热系统的近端增加阻力,限制实际运行流量使其不要超过设计流量;换句话说,就是克服供热系统近端的多余资用压头,使电动调节阀或温控阀能在一个许可的资用压头下工作。

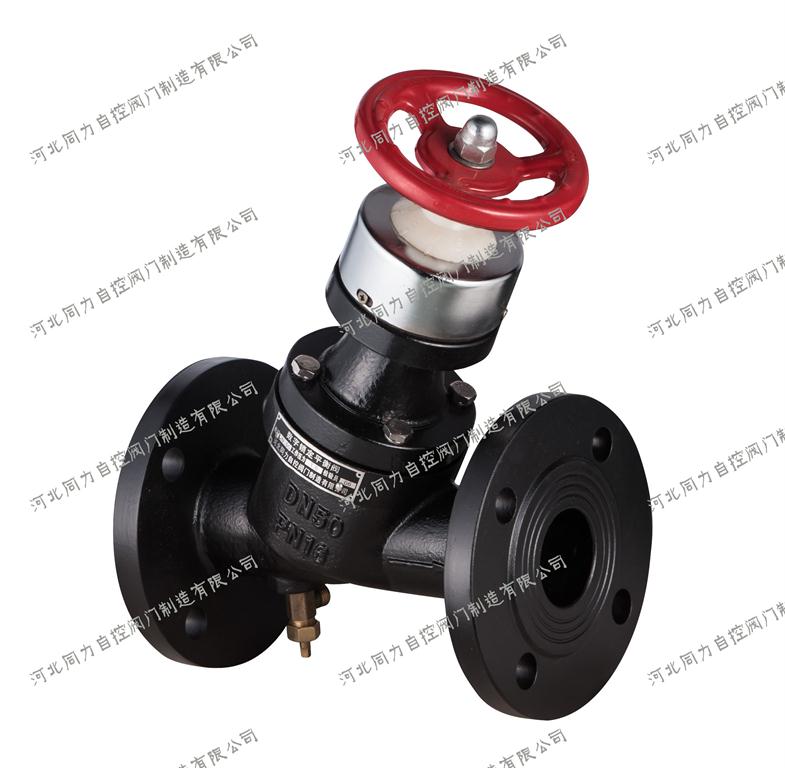

1.手动平衡阀 手动平衡阀是一次性手动调节的,不能够随系统工况的变化而变化阻力系数,所以称静态平衡阀。手动平衡阀作用的对象是阻力,能够起到手动可调孔板的作用。通过平衡管网系统的阻力,使各个环路达到阻力平衡,同时,也能够解决系统的稳态失调问题。

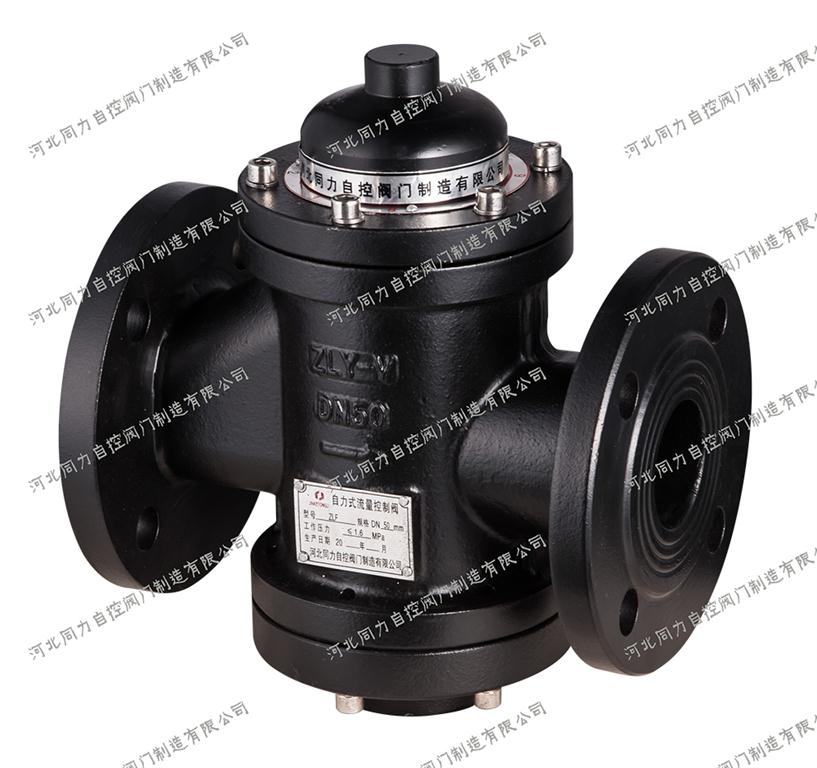

2.自力式平衡阀 自力式平衡阀是通过保持孔板(固定孔径)的前后压差一定而实现流量限定的,因此,也可称定流量阀。定流量阀作用的对象是流量,能够锁定流经阀门的水量,而不是针对阻力的平衡。它能够解决系统的动态失调问题。
自力式平衡阀的缺点在于阀门有小工作差的要求,一般产品要求小工作压差20kPa,如果安装在不利回路上,势必要求循环水泵多增加2米水柱的工作扬程,所以应采取近端安装,远端不安的方法。

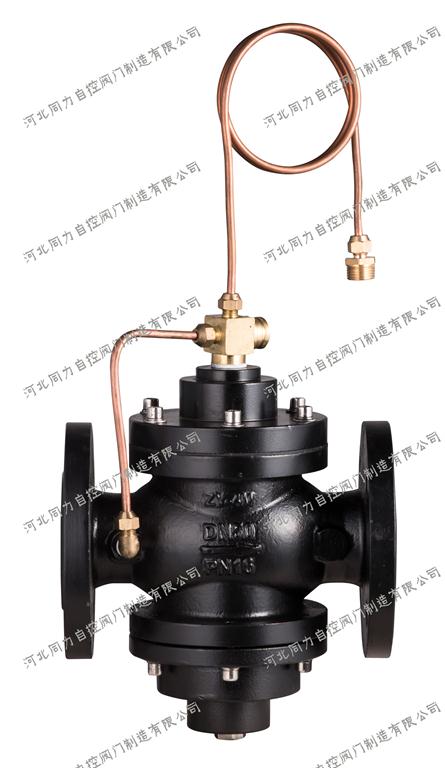

压差调节阀 差压调节阀的原理,本质上和自力式平衡阀是一样的。只不过在自力式平衡阀中,孔板是作为一个部件存在于阀体中的,而差压调节阀中没有孔板这一部件,而是把差压调节阀后面的系统看作一个孔板,因此,调节阀的差压值实际指的是其后系统出入口的压力差值。
差压调节阀的目的是控制系统出入口压力差值的固定不变,其基本功能是根据热用户热负荷的需求,自动调整热用户的运行流量。如在一幢建筑内,由于有的热用户要求将室温降低,导致相应房间的温控阀的开度变小,差压调节阀的压差值变大,超过了设定值,此时差压调节阀可自动关小阀芯,增大节流作用,使其系统压差值减小,直至恢复为设定值。也就是说,它的效果是减少流量,适应热用户的热需求,借以减轻温控阀的频繁操作。
