电动二通阀工作原理

标签:电动二通阀|二通阀
工作原理:
 本系统适用于空调系统的新风机组冬、夏季温度控制。

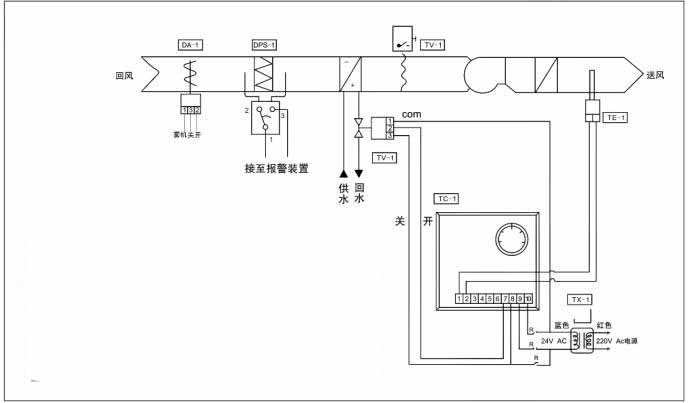

 如下图所示,由温度传感器TE-1,比例积分温度控制器TC一1和电动调节阀TV一1组成送风温度控制系统,安装在送风管道的TE一1,把检测到的温度信号传送至TC一1,由TC一1将TE一1的检测值与设定值不断比较,同时不断地输出信号,控制TV一1的开度连接可调,最终使TE一1测量的环境温度保持在设定的温度范围内。
空气压差开关DPS一1是用来检测过滤网的透气情况,过滤网越脏,透气率越低,其两侧的压力差越大。当压力差超过DPS一1的设定值时,微动开关运作,发出报警信号。
当盘管后的温度低于某限值时,低温保护开关TS一1切断送风机的电源,从而使新风风阀关闭,防止盘管内的水结冰,涨裂盘管。

SW一1为内置冷/暖运行状态的转换。



代号
型号
说明
TE-1
TSC-8212-103B34
风管式温度传感器
TC-1
TC-8312-11K
比例积分温度控制器 0-80 ℃
TV-1
DZLM
电动调节阀
DA-1
AM24/AM220
风阀驱动器 开/关
DPS-1
P33AB
空气压差 开/关
TX-1
TR40
变压器 220/24VAC 40VA
TS-1
A11D
低温断路恒温器,带手动复位按钮
SW-1
---
远程冬季转换开关
