消声止回阀主要技术参数及安装示意图

标签:消声止回阀
主要技术参数
公称压力:1.0 ~1.6NPa公称通径:40 ~600mm
适用介质:水及弱腐蚀性流体
适用温度:0 ~80 ℃
法兰标准:GB/T 17241.6 GB/T 9113
试验标准:GB/T 13927 AP1598

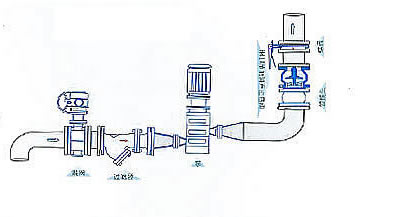

典型安装示意图

主要零部件材料
型号
阀体
密封圈
弹簧
H41X-10
铸铁或不锈钢
丁腈橡胶(NBR)
不锈钢丝ICr18Ni9Ti
H41X-16
铸铁或不锈钢
丁腈橡胶(NBR)
不锈钢丝ICr18Ni9ssTi
主要外形连接尺寸
单位:mm
DN
40
50
65
80
100
125
150
200
250
300
350
400
450
500
600
L
112
120
130
150
165
190
210
255
310
320
380
405
430
450
510
