采用静态平衡阀（数字锁定平衡阀）变工况时的能耗情况？
热水网路采用静态平衡阀时，为消除水力失调，使每个用户调节到设计流量。假定我们在某一段时间内关闭了用户3，变流量时的运行工况见图5。
设水力工况变化前后，循环水泵扬程不变。

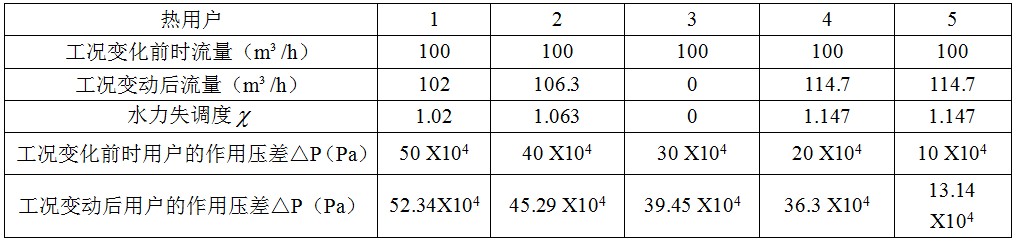

图5

根据V= 可以求出，工况变化部分负荷后，用户V1、V2、V3、V4、V5的流量。见图表6[计算过程略、参考《供热工程》教材273页。]

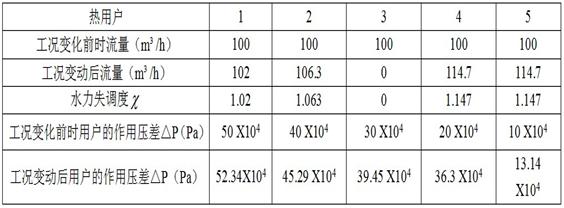

图表6

由图表6关闭用户“3”后重新分配的流量为“V1=102” “V2=106.3” “V3=0 V4=114.7” “V5=114.7”
变化后的总水量为437.7m³，节约为62.3m³，如果供回水温度不变的情况，视节约的循环水量节能率，节能率为62.3 /500=12.46%;
此分析数据是循环水泵有变频设置，恒压差控制下。如果循环水泵无变频控制，用户“3”调节的水量几乎被全部排挤到其他回路去。用户调节下来的流量没有减少。其数据不再分析。
