产品说明

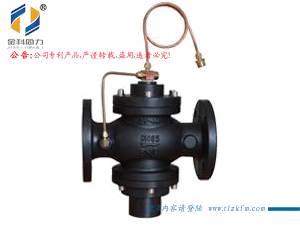

        ZYF-16型自力式压差控制阀，不需外来能源，依靠被调介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量变化，恒定用户进出口压差，有助于稳定系统运行。自力式压差控制阀特别适用于分户计量或自动控制系统中。自力式压差控制阀也是一种自动恒定用户压差的水力工况平衡用阀，应用于分户计量供暖系统和变流量空调系统，由于被控系统个用户和各末端装置的自主调节，根据安装位置不同分为供水式和回水式。

选型
1、 选用前必须经过水力平衡计算，压头不够的用户及往年供热效果不好的用户严禁安装;
2、 可根据管路及流量范围等口径选用；
3、 有供水型压差阀和回水型压差阀。
4、 流量过低可考虑缩径选用。
5、 阀门阻力计算参考产品样册。

安装
1、 供水型自力式压差控制阀必须安装在供水管道上，回水型自力式压差控制阀必须安装在回水管道上。
2、 导压管前端必须安装截断阀，以便维修及故障排除时使用。
3、 水平安装、垂直安装均可。容易调试的方位最好；
4、 介质流动方向必须于阀体箭头方向一致。

 故障排除

1.用户不热
(1). 如果用户不热首先检测阀门是否安装反。
(2). 把压差阀压差调节到最大，还不能改善，把导压管前端阀门关闭把导压管内压力水放完，此时阀已全部打开
(3). 发现堵塞，打开阀盖排污孔，用专用工具活动自动阀芯，清除污物。
(4). 检查过滤器是否排污；
(5). 观察供回水压力表是否有满足用户的压差；
(6). 如果压差不够不应在此安装阀，应把阀芯拆除。

2.噪音
   由于近端用户压差大可能使阀门产生噪音。把上游截断阀门开度调小，可以缓解噪音。

注意事项
1. 安装前需对管网进行水力平衡计算，压差不够或者末端用户及供热效果不好用户严禁安装，安装后可能造成用户供热效果更加不好。
2. 系统供水和回水必须安装截断阀，以便用户维修、维护。
3. 本阀不具备关断能力，不能当截断阀使用；
4. 切勿从回水注水冲洗管路及打压；
5. 夏季不用热时应进行保水保养管路及阀门；
6. 此阀不能解决管路堵塞引起的系列问题；










三、 使用及操作











1. 联通导压管，观察用户压差，调节压差调节器，调节到所需压差。
2. 没有提供压差的系统，和超声波流量计配合使用，调节用户压差的方法调节到用户所需流量或启动户内温控装置。
3. 在压差阀最低压差下，用户流量偏大，证明系统阻力过小，要调节用户阀门。
