管网应用中自力式压差控制阀该如何选择?

标签:自力式压差控制阀|自力式流量控制阀|河北同力阀门

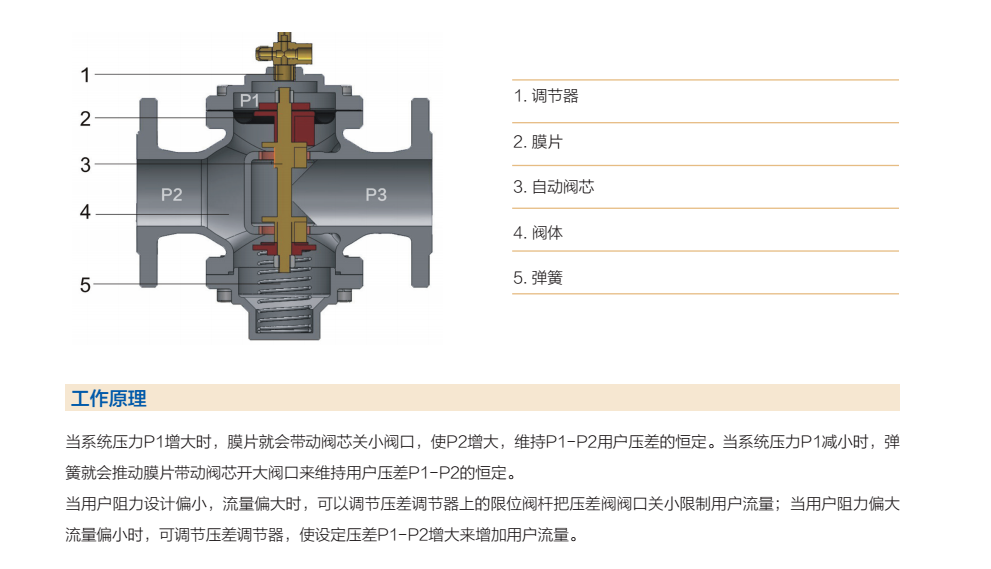

河北同力自控阀门制造有限公司生产的自力式压差控制阀、压差控制阀,不需任何外来能源,依靠被调介质自身压力变化进行自动调节,自动消除管网的剩余压头及压力波动引起的流量变化,恒定用户进出口压差,特别适用于分户计量或自动控制系统中,有助于系统运行时的稳定。
(1)压差控制阀应与阀外管网压差相配套
   阀外管网压差不同,压差控制阀工作特性曲线是不同的。因此在设计选用和管网实际运行时,应保证阀门安装位置点的管,管网压差在阀门允许的范围内变化。实际压差过大或过小都将使弹簧失效,导致阀门无法正常工作。

(2)压差控制阀设定压差的选取
   压差控制阀设定压差应与阀内管路系统在设计流量下的阻力相匹配,以保证阀门在其最佳工作区域工作。二者相差过大将导致阀内管路系统实际流量过大,从而造成阀外管路系统水力失调或导致阀内管路系统实际流量过小影响供热效果。

(3)压差控制阀口径的选取
   不同口径的压差控制阀控制的流量范围不同。在选用阀门时,应根据阀门工作特性曲线将阀内管路系统设计流量取在阀门控制流量范围的最佳工作区域内 偏大侧较好。选取阀门口径过小,使阀门在其控制流量范围的高端工作,极易产生噪声。选取阀门口径过大,使阀门在其控制流量范围的低端工作,系统流量变化范 围过大,易造成阀外管路系统水力失调,同时也造成经济上的浪费。一般阀门口径较阀内管路系统接口管径相等或小一号较好。

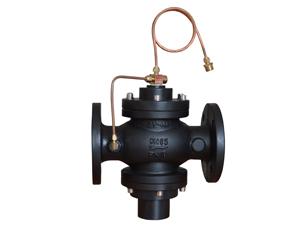

自力式压差控制阀的技术参数:
1、公称压力:1.6MPa;
2、介质温度:0-150℃;
3、工作压差范围:0.02-0.3MPa;
4、控制压差设定值:0.02MPa;控制压差可调范围0.02-0.3MPa;
5、导压管长度:1.6m;
6、导压管连接端尺寸:1/2"管螺纹;


自力式压差控制阀订货须知:
1.产品型号与名称 2.公称通径DN 3.额定流量系数KV 4.公称压力和压差 5.阀体和阀内组件材料 6.流量特性 7.适用温度 8.电源电压和控制信号 9.是否带附件 。
