供热管道
供热管道概念:凡是输送蒸汽或热水的管道均称为供热管道
供热管道的任务:将锅炉生产的热的能,通过蒸汽、热水等热媒输送到室内用热设备,以满足生产、生活的需要。
一、供热管道的分类
按其管内流动的介质不同可分为蒸汽和热水管道两种。
按其工作压力不同可分为低压、中压和高压管道三种。
按其敷设位置不同可分为室内和室外供热管道两种。
二、供热管道的特点
热水和蒸汽管道突出的特点就是由于温度变化所引起的管道热涨和冷缩。安装时管道的温度为常温,初次运行(输送热媒)时,由于温度陡然升高,管道将急剧地伸长,停止运行时,随着温度的下降管道也渐渐向回收缩。
管道热胀冷缩时,将对其两端固定点产生很大的推(拉)应力,使管道产生变形甚至支架破坏,因此,安装供热管道时应采取措施(设置补偿器),消去由于温度变化而产生的推拉应力。
对于蒸汽管道而言,除热胀冷缩之外,还有另一特点:蒸汽在输送途中,由于散热等原因将产生凝结水。蒸汽管道内的凝结水,对于系统的正常运行很不利,它不仅使蒸汽的品质变坏,而且会阻碍蒸汽的正常流通,产生水击和噪声等。因此,安装蒸汽管道时应采取措施(设置疏水和排除凝结水的装置),及时将产生的凝结水排出。
三、室外供热管道的布置及敷设形式
1.室外供热管道的布置

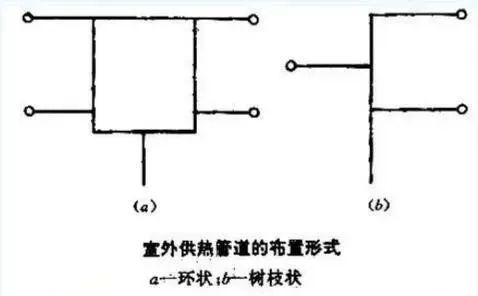

室外供热管道的平面布置,应在保证供热管道正常可靠的运行前提下,尽量节约投资。其布置形式分为树植状和环状两种。环状避免了树枝状的缺点,但是投资大,一般较少采用。
树枝状的优点:造价低、运行管理方便。
树枝状的缺点:当局部出现故障时,其后的用户供热被停止。
适用:对供热供应要求不严的场合。
2.室外供热管道的敷设形式
分为地上(架空)和地下两种敷设形式。
(一)地上架空敷设
地上架空敷设是将管道安装在地上的独立支架或墙、柱的托架上。
优点:不受地下水位的影响,施工时土方小,便于维修。
缺点:占地面积大,热损耗大,保温层易损坏,影响美观。按支架的高度不同可分为低、中、高支架三种敷设形式。

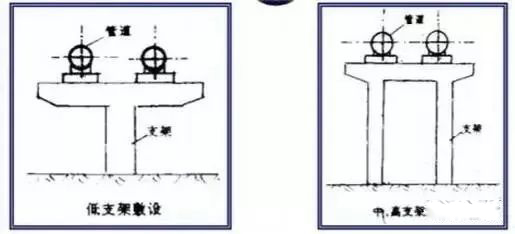

(1)低支架敷设 这种敷设形式是管底(保温层底皮)与地面保持0.5~1m的净距。如下图所示。

(2)中支架敷设 这种敷设形式适用于有行人和大车通过处,其管底与地面的净距 为2.5~4m。
(3)高支架敷设 这种敷设形式适用于交通要道或跨越公路、铁路,其净高跨越公路时为4m,跨越铁路时为6m。如上图所示。
(二)地下敷设

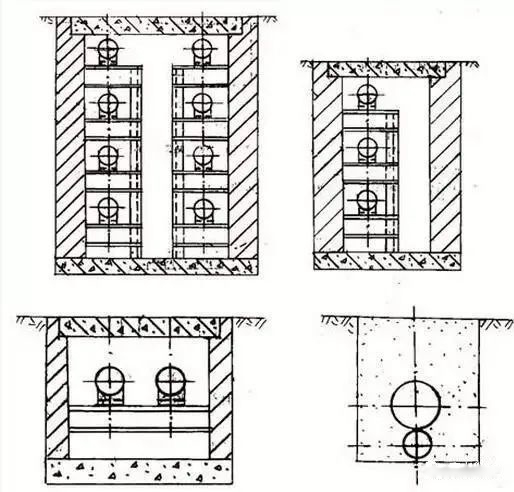

在城市由于规划和美观的要求,不允许地上架空敷设时可采取地下敷设。地下敷设分为有地沟和无地沟两种,通常采用有地沟敷设。有地沟敷设又分为通行、半通行和不通行地沟三种。
(1)通行地沟敷设
适用于厂区主要干线,管道根数多(一般超过6根)及城市主要街道下。为了检修人员能在沟内自由行走,地沟的人行道宽>0.7m, 高≥1.8m。
(2)半通行地沟敷设
适用于2~3根管道且不经常维修的干线。高度能使维修人员在沟内弯腰行走,一般净高为1.4m,通道净宽为0.6~0.7m。
(3)不通行地沟敷设
适用于经常不需要维修,且管线根数在两条之内的支线。两管保温层外皮间距>100mm,保温层外皮距沟底120mm,距沟壁和沟盖下缘>100mm。
(4)无地沟敷设
无地沟敷设是将普通管道直接埋在地下土层中。其热损耗大,防水也难处理。过去,除了原油输送管道的蒸汽伴热管采用此种敷设形式外,均不采用无地沟敷设。随着室外直埋保温技术的发展,无地沟敷设应用越来越广泛。
判断下面几种情况属于哪种敷设形式。
