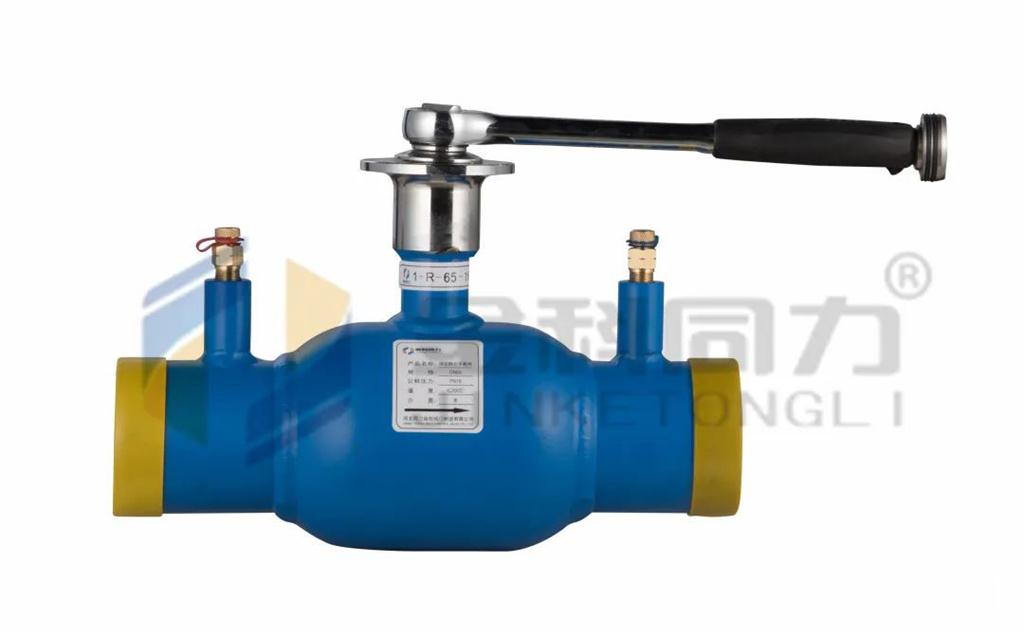

球型静态平衡阀:阀芯W口设计原理

标签:球型平衡阀

(1):设计原理
球型平衡阀改变了原始锥度阀芯调节间隙的设计结构,变成调节球芯阀芯W口大小的工作原理,增加了杂质通过量的能力,从而解决了原始的平衡调节设备适用性不强等问题。
(2):球型阀芯W口的设计是球型平衡阀的核心
W口的设计也是球型阀芯设计当中重要的一环:
首先要确定阀芯孔径的大小,先从热力网路水力计算表查得,实际每个管径对应的比摩阻大时的流量,通过实际工作压差计算出阀门孔径,再用算出得基础数据,通过计算机计算、建模,就设计出一个W口球型阀芯的基本结构。
(3):球型阀芯W口设计原理

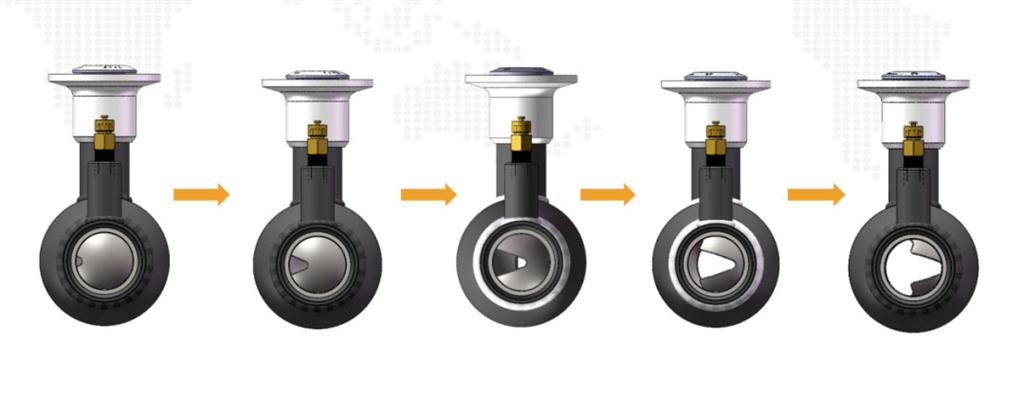

球型阀芯W口的调节孔,是由两部分组成的,一部分是由下面的V形段,二部分是由上面的W形段。V形段的长度是按百分之七十来确定的,其余百分之三十 W段来满足大流量时的需求,给阀门调节留有足够的余量。
球型阀芯V形口夹角的计算依据:是按较大压差和较小压差下的流量,计算出的孔径大小,和V形段的长度来确定的,再通过计算机计算,建模:就能算出不同口径球型平衡阀的V形夹角。流量不同,夹角就不同。(供热和空调W口夹角是有区别的)。
在实际应用中,需要高阻力时,就调节V形段,需要低阻力时,就调节W形段。用V形段等百分比下抛物线型优良的调节特能,来消去近端用户的多余压头,用W段来满足远端用户设计流量的需求,这种设计结构,可充分保障供热系统和中 央空调系统,在水力平衡的状态下节能稳定的运行。
(4):球型平衡阀的调节曲线

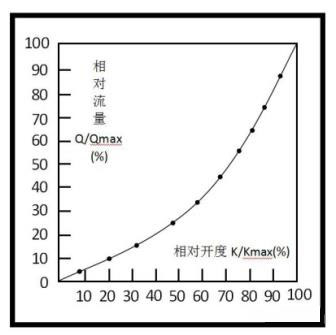

W口球型平衡阀,等百分比下抛物线调节曲线,是在等压差下实际测得,使调节更准确!

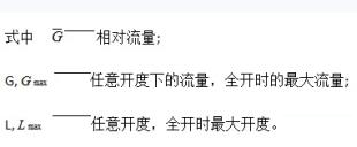

调节阀的理想调节特性,是指阀门前后压差固定时,调节阀相对流量 与相对开度之间的关系,用公式表示即:
球型平衡阀等百分比调节性能的特点:无论在任何开度下,如果开度增加百分之十,流量的增加量都是调解前的百分之四十七点九左右,在小开度下,流量的绝 对变化量小,在大开度下,流量的绝 对变化量大,始终保持流量的变化量与相对开度的变化量成直线关系,使球型平衡阀的调节灵敏度达到了精细化调节的要求,提高了换热设备的换热量。
对于换热设备,常常是在相对流量较小时,换热量变化大,相对流量大时,换热量反而变小,所以,球型平衡阀的调节特性符合换热设备的换热要求,保障换热设备的换热量达到较佳的效果。
(5):W口球型阀芯与原始锥度阀芯的性能对比

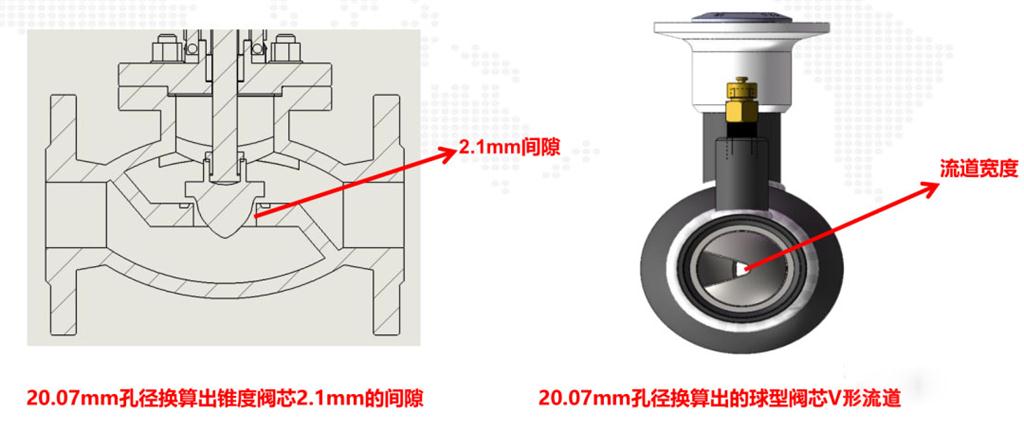

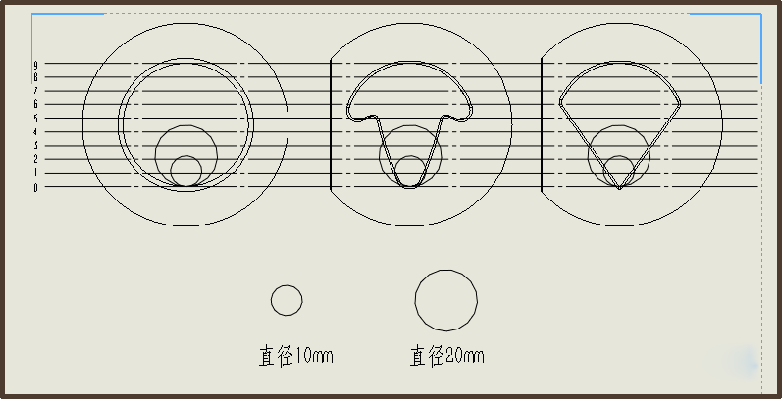

以DN50为例: 同样是1米压差下,通过3m³/h流量。左边图:是锥度阀芯2.1mm调节间隙,右边图是球型阀芯W口的流道宽度。通过对比,哪一种更适合目前的供热系统,可一目了然。
(6):球型平衡阀的阻力系数

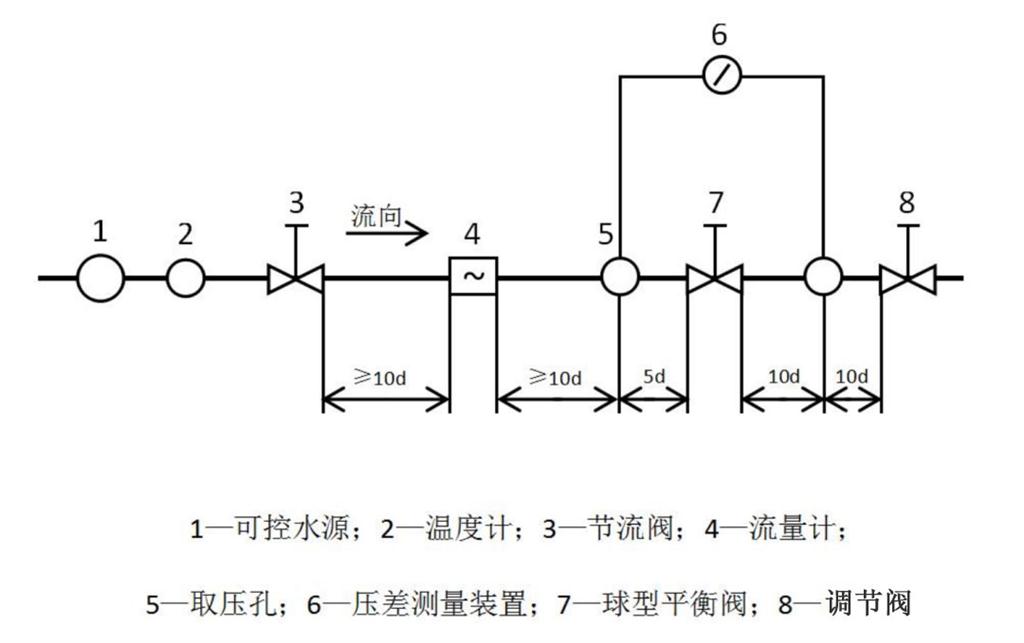

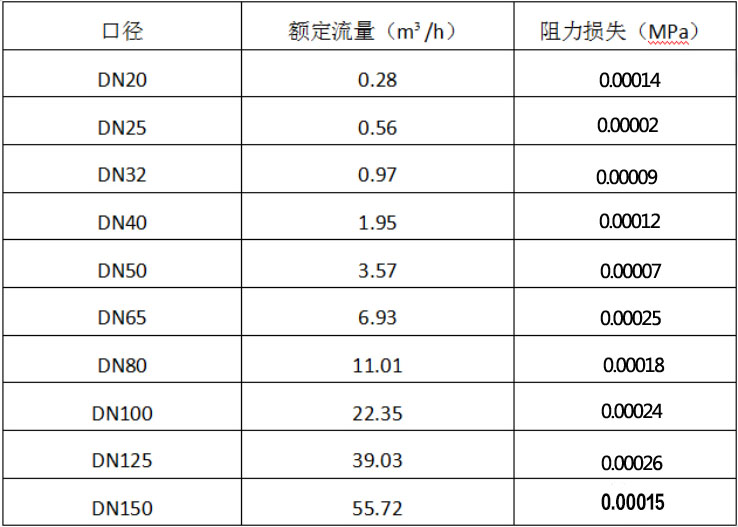

依据GB/T30832-2014国家标准,通过阀门流量系数和流阻系数测试方法,进行测试。请看下图测试结果:
从不同口径的流阻系数测试结果可以看出,球型平衡阀阻力系数都是非常小的。
