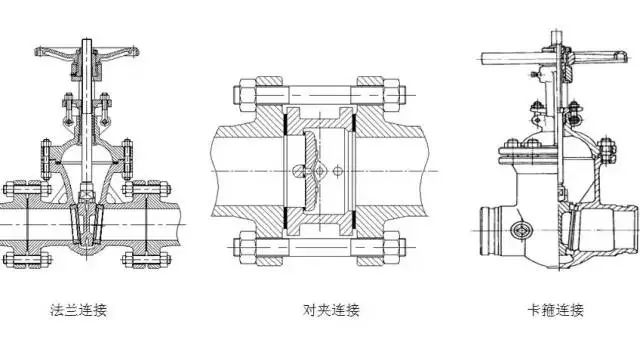

1法兰连接
法兰连接是阀门与管路或设备之间用得多的连接形式。是指由法兰、垫片及螺栓三者相互连接作为一组组合密封结构的可拆连接。管道法兰系指管道装置中配管用的法兰，用在设备上系指设备的进出口法兰。法兰连接使用方便，能够承受较大的压力。法兰连接可适用于各种公称尺寸、公称压力的阀门，但对使用温度有一定的限制，在高温工况时，由于法兰的连接螺栓易产生蠕变现象而造成泄漏，一般情况下法兰连接推荐在≤350℃温度使用。
按结合面形状又可分为以下几种：
光滑式：用于压力不高的阀门。加工比较方便
凹凸式：工作压力较高，可使用中硬垫圈
榫槽式：可用塑性变形较大的垫圈，在腐蚀性介质中使用较广泛，密封效果较好
梯形槽式：用椭圆形金属环作垫圈，使用于工作压力≥60kg/平方厘米的阀门或高温阀门
透镜式：垫圈是透镜形状，用金属制作。用于工作压力≥100公斤/平方厘米的高压阀门或高温阀门
O形圈式：较新的法兰连接形式，密封效果比一般平垫圈可靠

2对夹连接
用螺栓直接将阀门及两头管道穿夹在一起的连接形式。
3焊接连接
焊接连接是指阀门阀体带有焊接坡口，通过焊接方式与管道系统相连的一种连接形式。
GB/T 12224、API600、ASME B 16.34等标准对焊接坡口做出了规定。

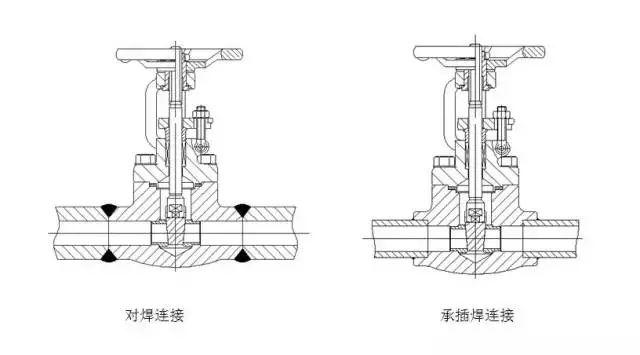

阀门与管道的焊接连接分为对焊连接（BW）与承插焊连接（SW），承插焊端应符合J B/T 1751的规定。对焊连接（BW）可适用于各种尺寸、各种压力以及高温的工况，承插焊连接（SW）一般适用于≤DN50的阀门。
4螺纹连接
这是一种简便的连接方法，常用于小阀门。又分两种情况：
直接密封：内外螺纹直接起密封作用。为了确保连接处不漏，往往用铅油、线麻和聚四氟乙烯生料带填充，其中聚四氟乙烯生料带，应用广泛。这种材料耐腐蚀性能很好，密封效果较佳，使用和保存方便，拆卸时，可以完整地将其取下，因为它是一层无粘性的薄膜，比铅油、线麻优越得多。
间接密封：螺纹旋紧的力量，传递给两平面见的垫圈，让垫圈起密封作用。
5卡套连接
卡套连接工作原理是，当旋紧螺母时，卡套受到压力，使其刃部咬入管子外壁，卡套外锥面又在压力下与接头体内锥面密合，因而能够可靠地防止泄漏。
这种连接形式的优点是：
1）体积小，重量轻，结构简单，拆装容易；
2）连接力强，使用范围广，可耐高压（1000公斤/平方厘米）、高温（650℃）和冲击振动；
3）可以选用多种材料，适合防腐蚀；
4）加工精度要求不高；
5）便于高空安装。
目前，卡套连接形式，已在我国某些小口径阀门产品中采用。
6卡箍连接
这是一种快速连接方法，它只需两个螺栓，适用于经常拆卸的低压阀门。
7内自紧连接
内自紧连接是一种利用介质压力进行自紧的连接形式。它的密封圈装在内锥体处，跟介质相向的一面成一定角度，介质压力传给内锥体，又传递给密封圈，在一定角度的锥面上，产生两个分力，一个与阀体中 心线平行向外，另一个压向阀体内壁。后面这个分力便是自紧力。介质压力愈大，自紧力也愈大。
所以这种连接形式，适合于高压阀门。它比法兰连接，要节省许多材料和人力，但也需要一定的预紧力，以便在阀内压力不高时，使用可靠。
利用自紧密封原理做成的阀门，一般是高压阀门。 阀门连接的形式还很多，例如有的不必拆除的小阀门，跟管子焊接在一起；有的非金属阀门，采用承插式连接，等等。阀门使用者要根据具休情况具体对待。
8其他
其他的阀门连接形式还很多，例如有的不必拆除的小阀门，跟管子焊接在一起；有的非金属阀门，采用承插式连接，等等。阀门使用者要根据具休情况具体对待 。
