河北同力为您介绍阀门的常用单位与表示型号

标签：球型平衡阀|全焊接球阀|流量控制阀

阀门的定义

阀门是流体管路的控制装置，其基本功能是接通或切断管路介质的流通，改变介质的流动方向，调节介质的压力和流量，保护管路设备的正常运行。

阀门通常由阀体、阀盖、阀座、启闭件（阀瓣、闸板、蝶板和隔膜等）、驱动机构（阀杆和带动它运动的阀门驱动装置）、密封件（填料、垫片等）和紧固件等组成。

阀门常用单位解释

01公称压力
公称压力是为了设计、制造和使用方便而人为规定的一个标准压力。公称压力是在1级压力温度下（200℃）的工作压力，公称压力用字母PN表示，并在其后注明压力数值，如公称压力1.6MPa，用PNl.6表示。公称压力数值用阿拉伯数字直接表示，它是MPa的10倍。例如，PN1.6MPa=PN16。

02试验压力
设备、管路附件在制造厂家出厂前所进行的压力试验而定的值叫试验压力，用以检验产品的机械强度和严密性。
当设计未注明时，各种材质的给管道系统试验压力均为工作压力的1.5倍，但不得小于0.6Mpa。我公司产品壳体试验压力是1.5倍公称压力，密封试验压力为1.1倍公称压力。

03工作压力
为了设备、管道系统的运行正常，根据内部介质的各级高的工作温度所规定的大压力，称为工作压力。
三者关系：工作压力＜公称压力＜试验压力

04公称通经
就是各种管路与管路附件的通用口径。通常用DN表示，一般后面会加一个数字，如公称通径250mm，应标志为DN250。这个数字与端部的连接件的孔径或外径（单位为mm）等特征尺寸直接相关。

05使用介质
阀门能适用的介质，例如清水、污水、油、液氮等各类物质。

06渗漏量
作阀门密封试验时，在规定的持续时间内阀门允许通过流量与泄漏量之比。

07连接尺寸
阀门与管道连接部位的尺寸，就是该阀用来连接多大管道，即阀门的内径是多大。

阀门型号的表示方法及释义

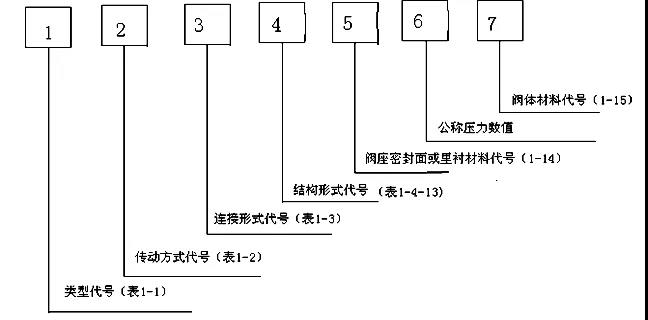

阀门型号通常应表示阀门类型、驱动方式、连接形式、结构特点、公称压力、密封面材料、阀体材料等要素。

阀门型号的标准化对阀门的设计、选用、经销等提供了方便，阀门制造厂一般采用统一的编号方法；不能采用统一编号方法的，各生产厂可按自己的情况制订出编号方法。
