LH45-16系列限流止回阀技术参数及示意图

标签:限流止回阀
 功能概述

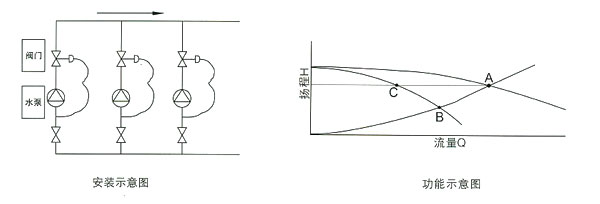

 如图(功能示意图)所示,两台并联的水泵运行时工况为A,并联时单机运行工况为C,单台泵运行工况为B,即由两台并联运行变为单台运行。泵的工况由C变为B时,扬程降低流量增大,限流止回阀自动关小,增大阻力,减小系统流量,防止过载烧坏电机,这样水泵可以按C工况。

示意图



 限流止回阀技术参数表


型号 公称直径(mm) 最大工作流量 阀长(mm) 流量系数(KV)
LH45-16 DN15 25 225
LH45-16 DN20 50 230
LH45-16 DN25 70 245
LH45-16 DN32 100 290 4~6
LH45-16 DN40 150 355 4~6
LH45-16 DN50 250 365 4~6
LH45-16 DN65 400 480 3~6
LH45-16 DN80 800 540 3~6
LH45-16 DN100 1200 698 2~5
LH45-16 DN125 1400 750 2~5
