这些年,由于人们对水力失调造成的能源浪费有了深入的了解。水力平衡产品越来越被广大业内人士认同并得到广泛的应用。
随着分户热计量的实施及变频技术,温控技术的应用,使管网调控及运行都是动态的。运行模式及调控手段的差异对管网水力平衡产品的选用也有很大不同,必须正确选择才能发挥作用,如选用不当,就不能达到与其收益及节能效果,甚至无法进行协调工作。及时取得了一点收益也只是解决了以往大马拉小车的现象。没有充分挖掘最大节能潜力,所以供热管网水力平衡产品的合理选用是非常重要的。也应该提起高度重视,就现阶段在选用水力平衡产品上不恰当支出分析一下。以便更加合理的选用,促进供热节能事业的进步。
1.管网的平衡产品安装

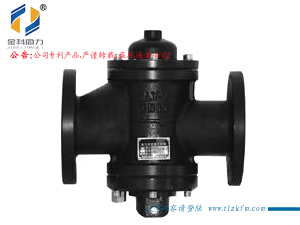

自力式流量控制阀,热源循环水泵采用了变频技术,或采用增减水泵运行台数根据室外气候变力量运行。
这种做法根本就是无法实现变流量,因为路计量法的用户流量质调节运行模式。
2.管网用户单元入口安装了
自力式流量控制阀,用户末端安装了温控阀及其他温度控制装置,循环水泵采用变频控制装置这种做法也不适当。
自力式流量控制能限制最大流量,但不支持户内自主调节,户内用户调节室内温度时,调节下来的流量被排挤到相邻用户去,使相邻用户流量增大。热源循环水泵感知不到用户流量发生了变化,不能实现变流量运行。用户低于流量阀控制流量时造成温控阀压差过大,使阀门在最小开度下室温仍然过高,大大降低温控阀及温控设备的使用寿命。
1.热用户安装了
自力式压差控制阀,用户末端没有安装
温控阀等自动温控设置,热源循环水泵采用变频装置,根据室外气候变流量变温差运行。这种设计也不恰当之处因为循环水泵在根据室外气候变化循环水量时,由于用户阀门没有变化,用户压差由于
自力式压差控制阀的限制,用户想增加流量也增不上去。室外气温升高减少水量时,由于近端压差阀阀芯自动开大维持设定压差恒定的原因,近端用户流量不变,变化的只是远端用户流量,远端用户达不到用热要求,系统产生动态水力失调。所以
自力式压差控制阀适用于用户安装温控阀,自控装置后,热源循环水泵根据用户的用热要求,调节水泵转数,以用户为主的变流量模式运行系统。
以上案例看出
自力式流量阀、
自力式压差控制阀都不适用于热源循环水泵根据室外气候变流量的运行模式,只有

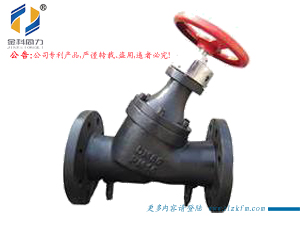

手动平衡阀非常适合这种运行模式,系统调节平衡后,热源循环水泵在根据室外气温变化,调节循环水量时,各支路用户流量将成比例变化,总流量为设计流量的80%,分配到各用户的流量也为80%。因此这种运行模式下,手动平衡阀均可以保证每个阶段内的流量分配都能达到要求,但是系统平衡调节工作兴当巨大。由于手动平衡阀只针对静态水力工况,调节过程中阀门的相互影响需要反复调节,对于较大的管网几乎难以达到理想的水力平衡状态。同时,这种方式也不利于系统的矿建和改建,使手动平衡阀的应用受到限制。
还有一种情况,户内安装
温控阀,热网水力平衡产品选用的手动平衡阀,设置不安装任何水力平衡装置,虽然节约一点工程费用但会造成一下问题。理论是用户室内温度达不到了设计要求就会自动关闭温控阀。但系统在进行变温度调节时,远端用户近端用户不能同时达到合适的室温,会造成远近用户室内温度的时序,远端用户必须待到近端用户室内温度达到要求后才能提升问题,如果热源不充足,远端用户始终也达不到设计室温。极端天气时情况更为恶劣。
用户流量调节相互干扰,某一用户调节室温时,减小的流量就会被排挤到相邻用户,使变频设备无法感知用户的流量变化进行自动调节。
室外气温的变化直接影响室内的采暖负荷,由于室外气温升高室内采暖负荷减小户内的温度控制装置调小流量,管网的供回水压差就会增高,循环水泵根据感知压差的信号,调节水泵转数达到变流量节能运行,所以户内安装温控阀等自动控温装置,用户入口安装自力式压差控制阀,循环水泵采用变频控制,这种以用户为主动变流量运行方式是今后的发展方向,也是最节能的。
虽然按热量计费方式正在推行,现实情况有大量供热工程户内末端没有安装温度自控装置,用户无法自动或自主调节室内温度。热网水循环水泵不能实现以用户为主动调节的变流量运行。我国既有建筑20多亿平方米,把户内都安装温度控制装置不能短期实现。热源循环水泵根据室外气候变化变流量的运行模式会在长期存在,目前市场水力平衡产品
自力式流量控制阀、
自力式压差控制阀这种便捷的平衡产品又不适用这种运行模式,
手动平衡阀使用这种运行模式但平衡调节难度大,不易将大网调节平衡。这就迫切需要设计出新的平衡产品满足这个市场需求。即循环水泵根据室内气温变流量运行时能用,以后按热量计费时以用户为主动变流量时也能应用。
静态平衡阀功能:
首先启动
自力式流量阀功能,打开转向阀,打开密码锁盖,调节流量标尺到设计流量,整个热网调节平衡后,在管网的压力、流量没有变化时,逐一拧紧
动态阻力平衡阀上的锁定螺钉,使锁定套产生移位,锁定自动阀芯,也就锁定了此阀门平衡状态下的阻力。
由于系统各支路用户的阻力已经调节平衡并锁定,循环水泵再进行变速调节流量时,各支路用户流量将成等比例的变化,循环水泵变速调大或调小流量时各支路用户依然保持平衡状态。
该功能适用于以热源为主动变流量的质,量调节系统中,热源根据室外气候的变化,调节流量和供回水温度时,用户一直等比例调节,保证各个用户的流量按需分配。特别适用于按面积收费时,循环水泵根据室外气候变化变流量节能运行的热网。
打开转向阀,启动
自力式流量控制阀功能,按厂商提供的密码转动锁盖,打开密码锁,用专用扳手调节手动阀芯,观察流量标尺,把标尺刻度流量调节到所需流量即完成调节。该功能适用于热源和热用户均为定流量的质调节系统,根据用户的负荷限定最大流量,保证系统内的各个热用户的流量按设定的流量进行分配,热源根据室外气候变化,调节供、回水温度,系统采用
自力式流量控制阀,不能变流量运行,一般用于按面积收费的供热系统中。
转换为
自力式压差控制阀后,适用于以热用户为主动调节的变流量系统中,用户的室内系统均装有温度控制装置,用户根据自己负荷调节流量,保证用热需求。当某用户调节流量时,不会影响其他用户的流量有过大变化,热网的供回水压力会产生变化,热源根据外网的压力变化来调节循环水泵的转速,实现变流量节能运行。适用于按热量收费的供热系统。
动态阻力平衡阀的研制,使水力平衡技术得以完善。使供热系统的节能运行得以合理优化。也解决了设计人员为选用
自力式流量控制阀或选用
自力式压差控制阀而困惑的局面。无论是按面积收费的供热系统或者是按热量收费的供热系统,选用
动态阻力平衡阀均能达到供热系统节能运行的目地。
动态阻力平衡阀的应用使热网平衡技术与变流量的节能调节运行有机的结合在一起。促使供热节能更进一步,也会在今后的热计量改造供热工程中发挥重要作用。
