自力式流量控制阀应用误区—河北同力技术解答！

1. 热源变流量调节，热网平衡产品不适用自力式流量控制阀！

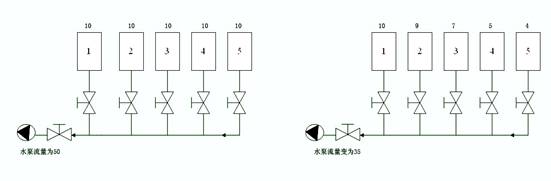

 举例说明，如图：



    每个热用户的设计流量为 10 ，水泵设计流量为 50 。无论采用自力式压差控制阀或自力式流量控制阀都能使 5 个热用户达到设计流量为 10 。但当水泵根据气候变化需要减小水流量 30% 时，每个用户需要水量为 7 。在水泵降速的时候压力减小，由于自力式流量控制阀的特殊构造，近端阀门阀芯自动开大。用户实际水量变为：用户 1 为 10 、用户 2 为 9 、用户 3 为 7 、用户 4 为 5 、用户 5 为 4 。用户水量不能随着水泵流量的变化而等比变化，使近端用户和远端用户产生动态水力失调。近端用户过热远端用户达不到用热要求。使变频水泵始终处在高于设计下的运行状况，水泵流量降不下来，不能使变频装置发挥应有的功效!



2. 用户 变流量调节，热网平衡产品不适用自力式流量控制阀

当用户主动变流量运行时，阀后用户需要增加流量时，由于自力式流量控制阀的限制，流量增不上去

结论：

变流量调节，热网平衡产品不适用自力式流量控制阀！自力式流量控制阀只适用于定流量的质调节系统。

原因：

当阀后用户需要减少流量时，用户之间就会相互干扰，自力式流量控制阀就成了只能消耗水泵功率的无用阀。

所以，不管是以用户为主动变流量的热网还是以热源为主动变流量的热网都不能应用自力式流量控制阀。
