多功能压差控制阀在
自力式压差阀基础上增加了流量限制器,在用户阻力偏小压差阀最小压差下用户仍然过流,可调节流量限制器限制最大流量,保持系统平衡及节能运行,这种
多功能压差控制阀也适合热源循环水泵根据室外气候变化变流量运行的系统。其它性能参数与
自力式压差控制阀相同。

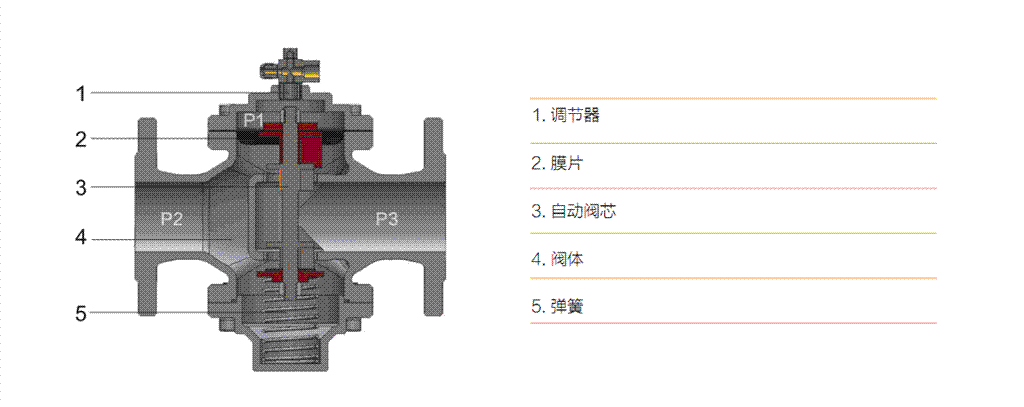

工作原理:
当系统压力P1增大时,膜片就会带动阀芯关小阀口,使P2增大,维持P1-P2用户压差的恒定。当系统压力P1减小时,弹簧就会推动膜片带动阀芯开大阀口来维持用户压差P1-P2的恒定。
当用户阻力设计偏小,流量偏大时,可以调节压差调节器上的限位阀杆把压差阀阀口关小限制用户流量,当用户阻力偏大流量偏小时,可调节压差调节器,使设定压差P1-P2增大来增加用户流量。
安装与使用
1.介质流动方向应于阀体箭头方向一致。
2.该阀型应安装在回水管上,阀上接导压管,导压管的另一端与供水管连接,建议在导压管供水管安装1/2球阀,以便启动消除堵塞功能。
3.供水管和该阀前的回水管分别装设压力表,便于调节控制压差。
4.如发现该系统流量过大或过小,可能的原因是管道原件安装时的杂物卡阻在阀塞上,可将1/2球阀关闭3-5分钟,这是如果是较轻堵塞,即可自动消除,如还不能消除,则要拆开阀门检查消除堵塞物。
5.在导压管前的供水管上应安装过滤网,避免水质太差造成该阀市区自动调节功能。
6.控制压差调节方法:逆时针反向调节调压器上的阀杆,观察用户流量或压差,调节到所需流量或压差。
