供热系统变流量运行-管网平衡产品与节能

标签:供热阀门|大口径全焊接球阀|动态阻力平衡阀
变流量—节能
      在供热系统中其设计工况是按天气最冷时大负荷设计的,而供热运行有50%以上时间是未满负荷运行状态。供热系统随室外气温变化变流量运行节能节电视相当可观的。因此在供热设计中变流量因其较定流量节能被日益广泛的采用。

变流量—平衡产品
      变流量节能节电,但变流量对于热网水力平衡与自动控制要求是相当高的。否则就不能发挥应有的功效,变流量系统又分为以热源为主动变流量系统和以用户为主动变流量系统。对其水力平衡产品选用上也不一样,因此水泵的运行方式与水力平衡产品正确选用对于节能尤为重要。

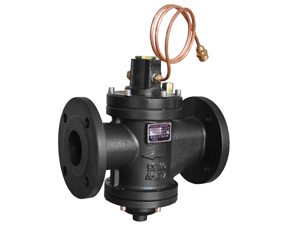

       动态阻力平衡阀有三种功能,自力式流量阀功能,手动平衡阀功能,自力式压差阀功能。分别实现水泵三种运行模式的不同转换。定流量运行时用自力式流量阀功能;以热源为主变流量运行时使用手动平衡阀功能;以用户为主动变流量运行时转换成自力式压差阀功能。避免热网频繁更换阀门,同时也解决了采购方因错误的选用平衡阀使系统不能发挥应有的功效等系列问题,减少供热成本。
       在热网初调节阶段,锁定装置完全打开,该阀按自力式流量控制阀的调节方法进行调节,热用户的流量很快就达到平衡状态,发挥了自力式流量控制阀在热网平衡控制上的优势,然后启动锁定装置,该阀变成了一个具有变流量性能的静态平衡阀。
       由于各个热用户阻力平衡了,循环泵再进行变流量调节时,各用户流量将成等比例的变化,依然保持平衡状态。
       自力式流量控制阀的定流量和静态平衡阀的变流量,两种功能可以根据具体需要进行转换,分户计量后,接通导压管又可作为自力式压差控制阀使用。

        ZLF系列自力式压差控制阀是一种自动恒定用户压差的水力工况平衡用阀,应用于分户计量供暖系统和变流量空调系统。有利于被控系统各用户和各末端装置的自主调节,根据安装位置不同分为供水式和回水式。
       多功能压差控制阀在自力式压差阀基础上增加了流量限制器。在用户阻力偏小压差阀小压差下用户仍然过流,可调节流量限制器限制大流量,保持系统平衡及节能运行。这种多功能压差控制阀也适合热源循环水泵根据室外气候变化变流量运行的系统。其他性能参数与自力式压差控制阀相同。


       ZLF系列自力式流量控制阀是一种自动恒定流量的水力工况平衡用阀。可按需求设定流量,并使通过阀门的流量保持恒定。应用于集中供热、空调系统中,使管网的流量一次调节完成。把调网工作变为简单的流量分配。免除了热源切换时的流量重新分配工作,可有效的解决管网的水力失调。

自力式流量控制阀的性能与特点
     1.可按设计或实际要求设定流量,能自动消除系统的压差波动,保持流量不变。
     2.流量显示值均为测试台上随机标定流量(m 3/h)。
     3.彻底解决近端压差大,远端压差小的矛盾。
     4.克服系统冷热不均现象,提高供热(供冷)质量。
     5.减少设计工作量,不需要对管
     6.减少系统循环水量,降低系统阻力。
     7.免除多热源管网热源切换时的流量再分配工作。
     8.降低调网难度,把复杂的调网工作简化为简单的流量分配。


以热源为主动变流量系统
热源选用气候补偿装置使热源根据室外气温变化变流量运行称其以热源为主动变流量运行方式。

以用户为主动变流量系统
用户室内安装散热器恒温阀、房间温控器等自控装置、热源根据用户的用热需求变流量运行称以用户为主动变流量运行系统。

以用户为主动变流量系统是节能的
户内安装恒温阀,热力入户入口安安装自力式压差控制阀,热网循环水泵采用变频控制。根据用户用热要求变流量运行调节,这种以用户为主动变流量的变流量运行方式是今后的发展方向,也是最节能的。

静态水力平衡阀虽然适合以热源为主流量系统不能适应时代发展方向
静态水力平衡阀是常用的老水力平衡产品,他适合以热源为主变流量的系统。调节时各用户间流量相互耦合作用,真正的把庞大的热用户调节平衡是很难实现的,手动平衡阀操作复杂,调节时需配备智能仪表,即使有专业的技术人员用户流量的耦合现象很难使用户达到平衡状态,利用阀门Kv值及阀门曲线来确定阀门开度的方法不适合精细化管理的需求。
     SPF型数字锁定平衡阀使一种静态水力工况平衡用阀,它具有等百分比的流量特性曲线,适用于集中量调节,集中质调节及分阶段改变流量的量调节系统,当系统流量发生变化时,安装了该阀的各支路,各用户的流量会按比例增大或减小,保持初调节时的流量分配方案。
      数字锁定平衡阀(静态平衡阀)阀体采用DN15-DN300为灰铸铁;DN350-DN600为碳素铸钢;DN15-DN32为锻压铜合金;平衡阀内部元件用不锈钢、铜合金制造,抗锈蚀性能强;内升降阀杆无须预留操作空间,具有调节性能和截止功能,精确到1/10圈的开启圈数显示;理论流量特性曲线为等百分比(近似)特性,当数字锁定平衡阀权度为30-50%时,实际流量特性为线性;静态平衡阀具备开度锁定功能,非物业管理人员无法改变设定状态;可方便有效地对压力、流量进行调节,配套智能仪表可方便地显示工作压差与流量,指导和记录平衡调节方案;聚四氟乙烯密封,密封性能可靠,使用寿命长;根据静态平衡阀开度百分比和阀门前后压差,可计算通过阀门的流量。
