Y型过滤器-暖通供热过滤装置-钢制焊接Y型过滤器

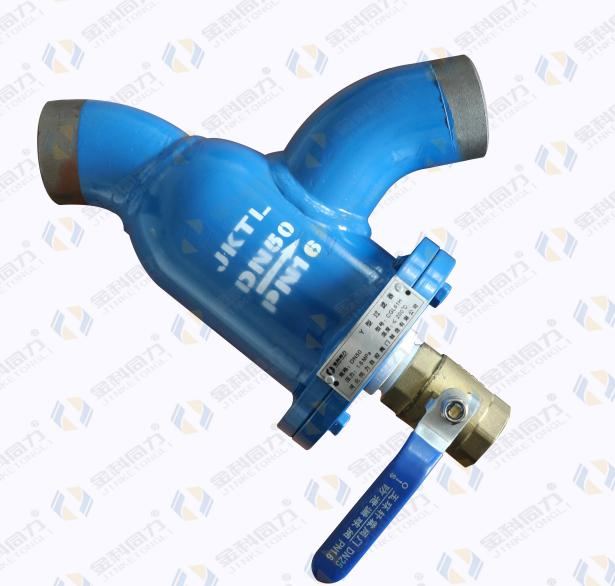

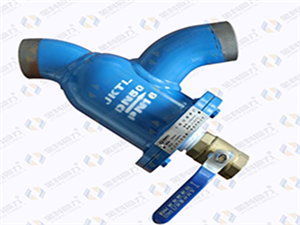

钢制焊接Y型过滤器河北同力自控阀门制造有限公司全自动焊接生产线生产的又一实用产品,主要应用于暖通供热、中央空调及水处理系统中,Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置。

Y型过滤器产品介绍 products details



Y型过滤器

<a target='_blank' title='Y型过滤器-产品 ' href='/Product/default.htm'>Y型过滤器</a>


一,管道安装此阀后无需关停设备即可实现在线排污,其安装采用焊接连接方式,省去法兰、螺栓、垫片等,节省大量物质资源。
二、应用范围
主要应用于暖通供热、空调及水处理系统中,Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置,Y型过滤器通常安装在平衡阀、调节阀或热力站、空调机组设备的进口端,用来过滤、拦截、清掉介质中的杂质,以保护阀门及设备的正常使用。Y型过滤器,具有制作简单、安装清洗方便、纳污量大、阻力小等优点。在供热系统、制冷系统、工业污水的处理中都发挥了很大的功效;保障了设备的长久运行,应用在各个行业中起到了关键的作用。
三、技术特点
1、过滤器体及接管都是选用碳钢钢管制造,免去了铸造工艺过程对环境的污染。与管道的连接方式也是采用焊接连接方式,省去了与管道连接使用的法兰、螺栓、垫片,节省了大量物质资源。
2、过滤器体采用焊接机器人焊接,焊接品质高,无外部泄漏现象。
3、过滤网采用304不锈钢材质加厚设计,滤网强度大不易损坏、耐腐蚀性强。
4、滤网为斜旋式45度开孔,加长设计,开孔率高,过滤面积大,阻力小。
5、采用通径过滤结构,阀腔大、内壁光滑,增加了流道面积,减小了流通阻力。
6、采用的内滤式结构,介质经过时把杂物过滤在滤筒里面,便于排污;
7、排污端盖设有排污球阀,无需关停设备、即可实现在线排污功能。
8、排污球阀可连接排污软管,方便将杂物排到指定地点,使设备现场更清洁。
9、排污端盖与阀体密封采用氟橡胶密封,保证密封效果。氟橡胶密封圈嵌置与排污端盖处,便于滤网清洗后快速安装。
10、阀体内部与排污端盖设计有滤筒放置台,滤筒安装方便,滤网固定牢固。
11、可按需要制作双法兰或单法兰连接形式,便于安装使用。
四、材质

阀体接管

滤网

密封

排污阀

螺丝

20#

304 不锈钢

FPM 氟橡胶

铜球阀

201 不锈钢

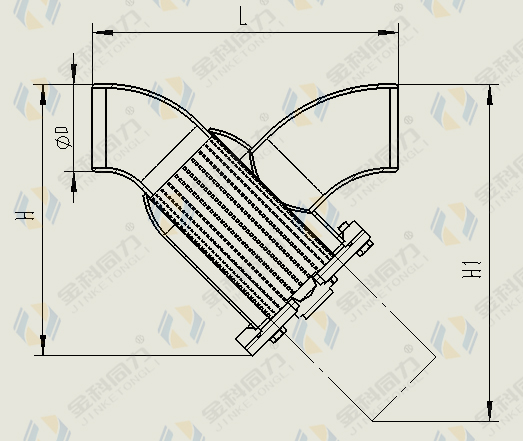

五、结构尺寸及参数


口径

L

D

H

H1

阻力系数

ξmax

排污阀

DN 32

180



42

110

160

2.42



DN20

DN40

200



48

115

170

2.49

DN50

230



57

155

195

2.65





DN25

DN65

290



76

200

270

3.95

DN80

310



89

210

295

4.24

DN100

350



108

250

345

5.53





DN32

DN125

400



133

305

425

5.84

DN150

480



159

360

485

8.82

安装
1、过滤器安装前要认真清洗去除管道内部杂质及安装法兰密封表面杂物,依据阀体箭头指示方向进行正确安装,过滤器安装可以水平安装或垂直向下安装。保证排污端盖向下水平安装较好。便于排出杂质。过滤器安装时要考虑拆网空间。便于过滤网取出清洗。
2、阀门法兰与管道连接时,应保持自然同轴,避免产生剪切力,连接螺栓应保证自然锁紧。密封垫片保持均匀受力
3、过滤器前后应安装球阀或其它关断类阀门,便于过滤器排污时关断设备使用。
4、过滤器前后应安装压力表装置,便于观察两端压力值,对过滤器是否堵塞进行判断。
七、操作与使用
1、过滤器安装于管道上后,系统正常运行时,应观察阀前后压力表,当有较大压降时,则需要对过滤器进行排污处理。
2、首先可以采取直接开启排污球阀,借助管道介质压力直接将杂质排出器体外部,排污球阀开启应迅速全开,3-5秒后快速关闭,反复2-3次,即可完成在线排污。
3、可以关闭过滤器上游球阀,开启过滤器下游球阀进行反冲洗,使附着在滤筒孔上的杂物通过反冲洗除掉。
4、如阀门前后还有压降,可以将前后球阀关断后打排污端盖螺丝,取出滤网进行清洗,开启前后球阀将管路杂质冲洗一下,再将滤网安装到位即可。
维护:过滤器无需进行过多维护,观察前后端压力表需要进行排污时,正确排污即可。过滤器清污口堵板通丝螺栓应涂油进行保养,避免潮湿环境腐蚀生锈,便于下次排污操作。
